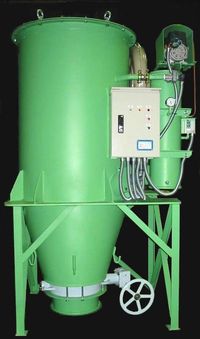

JK-200型

製鉄所や製鋼所の副原料コンベヤ等で発生する、大量の粉塵を集塵する局所集塵機として開発しました。    鉱物系の粉塵を、強力に吸い取ります。粉塵は発生源で処理するのが効率的です。    当社では、お客様のご使用状況に合わせてCPバグをカスタマイズします。   ・小型で強力な集塵機がほしい   ・ベルトコンベヤと連動させて、自動運転したい   ・ホッパー容量を大きくしたい   ・吸引した粉塵は、フレコンに詰めたい      一般の工場や建設現場等でも、粉塵の処理にお困りの場合は、条件に合わせて特別仕様にも対応できますので、お問い合わせください。

---

	型　　　式	: JK-200型
	名　　　称	: 局所集塵機
	排気速度	: 42m3/min
	吸引圧力	: -3.35Kpa
	吸引口径	: 150A
	電　動　機	: 2.2kw
	最大寸法	: 1266×944×h2067
	重　 　量	: 約425Kg
	吸引対象物	: 浮遊粉塵
		: 見かけ比重0.8以下、水分１％以下
	ろ　　布	: 高性能成形フィルタ
	バグフィルタ	: パルスジェット式　シェーキング
	ホッパー容量	: 有効 200L
		: 上限検知用特殊レベル計

---

---

クライマコンベヤ上部に設置	クライマコンベヤ下部に設置

---

集塵機運転前	集塵機運転中

---

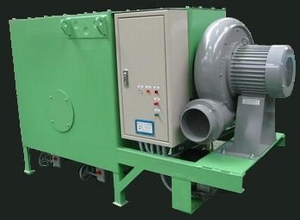

JK-300型    　シャトルコンベヤ等に搭載できる横型集塵機です。　小型ですが吸引力は強力です。 　ご使用状況に合わせてカスタマイズ出来ます。

---

	型　　　式	: JK-300型
	名　　　称	: 局所集塵機
	排気速度	: 42m3/min
	吸引圧力	: -3.14Kpa
	吸引口径	: 150A
	電　動　機	: 2.2kw(インバータ制御)
	最大寸法	: 1580×606×h1000
	重　 　量	: 約337Kg
	吸引対象物	: 浮遊粉塵
		: 見かけ比重0.8以下、水分１％以下
	ろ　　布	: 高性能成形フィルタ
	バグフィルタ	: パルスジェット式　シェーキング
	ホッパー容量	: 有効 120L
		: 上限検知用特殊レベル計

---

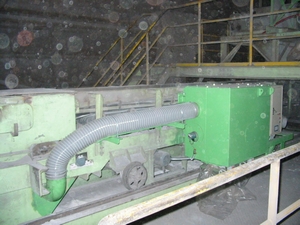

シャトルコンベヤに設置-1

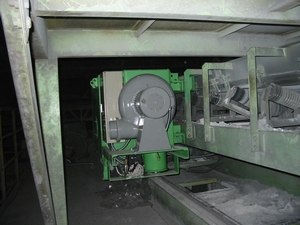

シャトルコンベヤに設置-2

---

ハクロンHT-750-30型

CP、SPバグシリーズでは、処理できない大量の粉塵を集塵する目的で開発しました。    複数のベルトコンベヤから発生する粉塵を、強力に吸い取ります。    吸引ラインは、ベルトコンベヤの停止・起動に合わせて自動で開閉します。   ・ベルトコンベヤと連動し、自動運転出来ます   ・ホッパー容量は、余裕の400L   ・フレコンを排出部にセットできます   ・耐熱仕様にも対応します      一般の工場や建設現場等でも使用条件に合わせてカスタマイズ出来ますので、お気軽にお問い合わせください。

---

	型　　　式	: ハクロンHT-750-30型
	名　　　称	: 集塵機ハクロン
	排気速度	: max 90m3/min
	吸引圧力	: max -5.6Kpa
	吸引口径	: 250A
	電　動　機	: 7.5kw
	最大寸法	: 1975×1775×h3838(架台1600)
	重　 　量	: 約2830Kg
	吸引対象物	: 浮遊粉塵
		: 見かけ比重0.8以下、水分１％以下
	ろ　　布	: 高性能成形フィルタ
	バグフィルタ	: パルスジェット式　シェーキング
	ホッパー容量	: 有効 400L
		: 上限検知用特殊レベル計

---

設置状況	上部

---

---

ハクロンHT-1500-60型

ハクロンシリーズの、耐熱仕様の集塵機です。   ノズル洗浄時等のヒュームや粉塵を強力に吸引します。   排気速度(吸気風量)は、120m3/minとシリーズ中最大です。 型　　　式 : ハクロンHT-1500-60型 名　　　称 : 集塵機ハクロン 排気速度 : max 210m3/min 吸引圧力 : max -5.6Kpa 吸引口径 : 250A 電　動　機 : 15kw 最大寸法 : 3415×1720×h3998(架台1600) 重　 　量 : 約2947Kg 吸引対象物 :　ヒューム、浮遊粉塵 ろ　　布 : 高性能成形フィルタ バグフィルタ : パルスジェット式　シェーキング ホッパー容量 : 有効 450L   : 上限検知用特殊レベル計 その他 : 耐熱仕様

---

裏面	設置状況
吸引管伸縮継手	吸引フード
フレコン台車	吸引中

---
